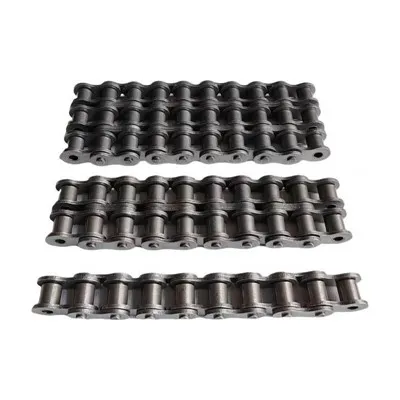

Cadenas de rodillos con placas laterales rectas

Las cadenas de rodillos de precisión de paso corto se utilizan ampliamente en maquinaria de ingeniería, maquinaria agrícola y otros campos, transmitiendo potencia para todo tipo de maquinaria e instalaciones, incluyendo principalmente la cadena de rodillos de precisión de paso corto de la serie A, la cadena de rodillos de precisión de paso corto de la serie B, la cadena de rodillos de serie de carga pesada y otras series. Utilizando materiales de alta-calidad, incluidos acero al carbono y acero inoxidable.

Envíeconsulta

Introducción del producto

Datos técnicos

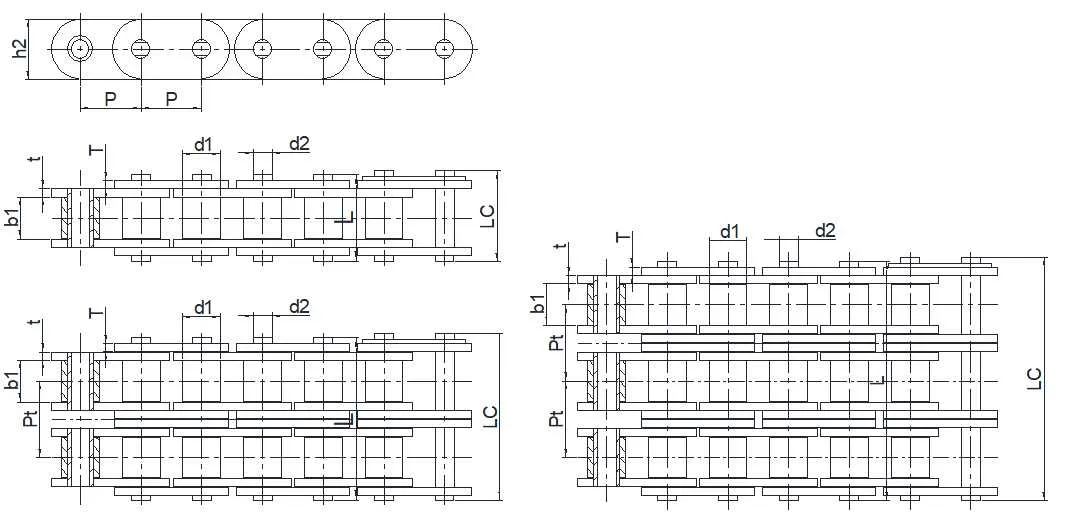

Cadenas de rodillos con placas laterales rectas (Serie A)

bola nueva Cadena No.		Paso	Ancho entre placas interiores	Rodillo diámetro	Dimensión del pasador			Interno lámina profundidad	lámina espesor	Transverso paso	Último de tensión fortaleza	Promedio de tensión fortaleza	Peso por metro
		P	b1	d1	d2	L	LC	h2	t/T	punto	Qmín	qo	q≈
		milímetros									kn		kg/m2
C08A-1	C40-1	12.7	7.85	7.95	3.96	16.6	18.8	12	1.5	-	14.1	17.5	0.73
C10A-1	C50-1	15.875	9.40	10.16	5.08	20.7	23.3	15.09	2.00	-	22.2	29.4	1.23
C12A-1	C60-1	19.05	12.57	11.91	5.94	25.9	28.3	18	2.40	-	31.8	41.5	1.83
C16A-1	C80-1	25.4	15.75	15.88	7.92	32.7	36.5	24	3.20	-	56.7	69.4	3.09
C20A-1	C100-1	31.75	18.90	19.05	9.53	40.4	44.7	30	4.00	-	88.5	109.2	4.56
C24A-1	C120-1	38.1	25.22	22.23	11.1	50.3	54.3	35.7	4.8	-	127.0	156.3	6.86
C28A-1	C140-1	44.45	25.22	25.40	12.7	54.4	59.0	41	5.6	-	172.4	212.0	8.49
C32A-1	C160-1	50.8	31.55	28.58	14.27	64.8	69.6	47.8	6.4	-	226.8	278.9	11.50

C08A-2	C40-2	12.7	7.85	7.95	3.96	31.0	33.2	12	1.5	14.38	28.2	35.9	1.43
C10A-2	C50-2	15.875	9.40	10.16	5.08	38.9	41.4	15.09	2.00	18.11	44.4	58.1	2.42
C12A-2	C60-2	19.05	12.57	11.91	5.94	48.8	51.1	18	2.40	22.78	63.6	82.1	3.62
C16A-2	C80-2	25.4	15.75	15.88	7.92	62.7	65.8	24	3.20	29.29	113.4	141.8	6.12
C20A-2	C100-2	31.75	18.90	19.05	9.53	76.4	80.5	30	4.00	35.76	177.0	219.4	9.08
C24A-2	C120-2	38.1	25.22	22.23	11.1	95.8	99.7	35.7	4.8	45.44	254.0	314.9	13.60
C28A-2	C140-2	44.45	25.22	25.40	12.7	103.3	107.9	41	5.6	48.87	344.8	427.5	16.86
C32A-2	C160-2	50.8	31.55	28.58	14.27	123.3	128.1	47.8	6.4	58.55	453.6	562.4	22.90

C08A-3	C40-3	12.7	7.85	7.95	3.96	45.4	47.6	12	1.5	14.38	42.3	50.0	2.14
C10A-3	C50-3	15.875	9.40	10.16	5.08	57	59.5	15.09	2.00	18.11	66.6	77.8	3.62
C12A-3	C60-3	19.05	12.57	11.91	5.94	71.5	73.9	18	2.40	22.78	95.4	111.1	5.41
C16A-3	C80-3	25.4	15.75	15.88	7.92	91.7	95.1	24	3.20	29.29	170.1	198.4	9.10
C20A-3	C100-3	31.75	18.90	19.05	9.53	112.2	116.3	30	4.00	35.76	265.5	309.6	13.60
C24A-3	C120-3	38.1	25.22	22.23	11.1	141.4	145.2	35.7	4.8	45.44	381.0	437.2	20.43
C28A-3	C140-3	44.45	25.22	25.40	12.7	152.2	156.8	41	5.6	48.87	517.2	593.3	25.23
C32A-3	C160-3	50.8	31.55	28.58	14.27	181.8	186.6	47.8	6.4	58.55	680.4	780.6	34.19

Cadenas de rodillos con placas laterales rectas (serie B)

999999

bola nueva Cadena No.	Paso	Ancho entre placas interiores	Rodillo diámetro	Dimensión del pasador			Interno lámina profundidad	lámina espesor	Transverso paso	Último de tensión fortaleza	Promedio de tensión fortaleza	Peso por metro
	P	b1	d1	d2	L	LC	h2	t/T	punto	Qmín	qo	q≈
	milímetros									kn		kg/m2
C06B-1	9.525	5.72	6.35	3.28	13.15	14.1	8.2	1.30	-	8.9	10.3	0.41
C08B-1	12.7	7.75	8.51	4.45	16.7	18.2	11.8	1.60	-	18.0	19.5	0.80
C10B-1	15.875	9.65	10.16	5.08	19.5	20.9	14.7	1.70	-	22.4	27.9	1.06
C12B-1	19.05	11.68	12.07	5.72	22.5	25.2	16	1.8	-	29.0	32.2	1.32
C16B-1	25.4	17.02	15.88	8.28	36.1	37.4	21	4/3	-	60.0	72.8	3.08
C20B-1	31.75	19.56	19.05	10.19	41.3	45.0	26.4	4.5/3.5	-	95.0	106.7	4.16
C24B-1	38.1	25.40	25.40	14.63	53.4	57.8	33.2	6/4.8	-	160.0	178.0	7.47
C28B-1	44.45	30.99	27.94	15.9	65.1	69.5	36.7	7.5/6	-	200.0	222.0	9.90
C32B-1	50.8	30.99	29.21	17.81	66	71.0	42	7/6	-	250.0	277.5	10.45

C06B-2	9.525	5.72	6.35	3.28	23.4	24.4	8.2	1.30	10.24	16.9	18.7	0.77
C08B-2	12.7	7.75	8.51	4.45	31.2	32.2	11.8	1.60	13.92	32.0	38.7	1.45
C10B-2	15.875	9.65	10.16	5.08	36.1	37.5	14.7	1.70	16.59	44.5	57.8	2.00
C12B-2	19.05	11.68	12.07	5.72	42.0	44.7	16	1.8	19.46	57.8	66.1	2.62
C16B-2	25.4	17.02	15.88	8.28	68.0	71.0	21	4/3	31.88	106.0	133.0	6.10
C20B-2	31.75	19.56	19.05	10.19	77.8	81.5	26.4	4.5/3.5	36.45	170.0	211.2	8.23
C24B-2	38.1	25.40	25.40	14.63	101.7	106.2	33.2	6/4.8	48.36	280.0	319.2	14.77
C28B-2	44.45	30.99	27.94	15.9	124.6	129.1	36.7	7.5/6	59.56	360.0	406.8	19.82
C32B-2	50.8	30.99	29.21	17.81	124.6	129.6	42	7/6	58.55	450.0	508.5	20.94

C06B-3	9.525	5.72	6.35	3.28	33.5	34.6	8.2	1.30	10.24	24.9	30.1	1.16
C08B-3	12.7	7.75	8.51	4.45	45.1	46.1	11.8	1.60	13.92	47.5	57.8	2.10
C10B-3	15.875	9.65	10.16	5.08	52.7	54.1	14.7	1.70	16.59	66.7	84.5	2.87
C12B-3	19.05	11.68	12.07	5.72	61.5	64.2	16	1.8	19.46	86.7	101.8	3.89
C16B-3	25.4	17.02	15.88	8.28	99.8	102.9	21	4/3	31.88	160.0	203.7	9.12
C20B-3	31.75	19.56	19.05	10.19	114.2	117.9	26.4	4.5/3.5	36.45	250.0	290.0	11.34
C24B-3	38.1	25.40	25.40	14.63	150.1	154.6	33.2	6/4.8	48.36	425.0	493.0	22.10
C28B-3	44.45	30.99	27.94	15.9	184.2	188.7	36.7	7.5/6	59.56	530.0	609.5	29.64
C32B-3	50.8	30.99	29.21	17.81	183.2	188.2	42	7/6	58.55	670.0	770.5	31.27
